Vilka mätningar gör man i ett fibernät, och varför?

Varför fibernätet måste kontrolleras

Ett fibernät förväntas lösa många problem. Några exempel är billig kommunikation mellan kommunala enheter, medborgarnas vilja att stanna kvar i kommunen och kanske till och med att få fler att flytta till just denna kommun. Detta kan i sin tur leda till ökade intäkter för den som äger nätet.

Men med förväntningar följer krav. För att få abonnenterna att betala måste man leverera den utlovade kvaliteten. För att lyckas med detta måste fibernätet inte bara uppfylla dagens krav, utan även morgondagens, så långt det är möjligt att förutse.

Utöver detta, och kanske ännu viktigare, är driftsäkerheten inom sjukvården och räddningstjänsten. Där kan driftavbrott faktiskt kosta människoliv.

Besiktning före driftsättning

För att säkerställa fibernätets tillförlitlighet gör man en besiktning innan nätet tas i drift. Besiktningen görs för att visa att fibrerna har hanterats på ett yrkesmässigt sätt och att installatörerna inte har slarvat med detaljerna under arbetet.

För övrigt: vem betalar en smärre förmögenhet för något utan att först besiktiga produkten?

För att besiktningen ska ha något värde över huvud taget ska den utföras enligt de normer som finns i branschen. Den ska också dokumenteras på ett sådant sätt att mätningarna kan användas som underlag vid eventuella framtida garantikonflikter. Det behöver knappast nämnas att instrumenten också ska vara kalibrerade för att ge mätvärdena spårbarhet.

Vad mätningarna ska visa

Vad vill man då visa med mätningarna? Det allra viktigaste är att alla fibrer är rätt kopplade enligt ritningen. Man vill också veta att effektförlusterna i fibern ligger på förväntad nivå och att förläggningen samt alla skarvar är yrkesmässigt utförda.

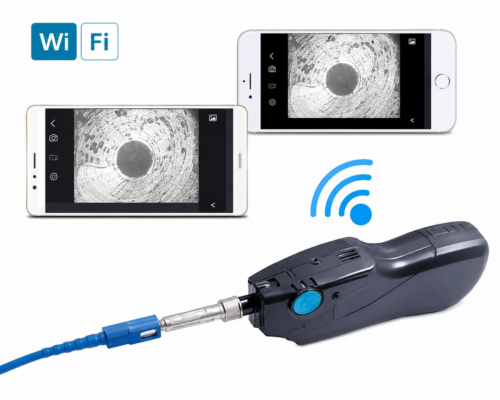

De svagheter man letar efter vid en slutbesiktning är felkopplingar, kablar som klämts ihop av slarvigt fyllda kabeldiken eller skadats under dragning, skarvar som är bristfälligt utförda samt smutsiga eller repade fiberkontakter.

I de fall man tänker använda kabeln för extrema bithastigheter brukar man utföra ytterligare tester för dispersion, men mer om detta i ett senare kapitel.

Mätning i båda riktningarna och på olika våglängder

För att få denna kunskap om fibern mäter man samtliga fibrer med två olika metoder. Metoderna visar, var för sig, olika svagheter i anläggningen.

Enligt både nationella och internationella standarder rekommenderas också att båda dessa mätningar utförs i båda riktningarna, eftersom ingenting som är skapat av människan kan förutsättas vara symmetriskt. Mätningarna ska dessutom utföras på minst två olika ljusvåglängder, vanligtvis 1310 nm och 1550 nm, eftersom olika typer av fel syns olika tydligt vid olika våglängder.

Dämpningsmätning

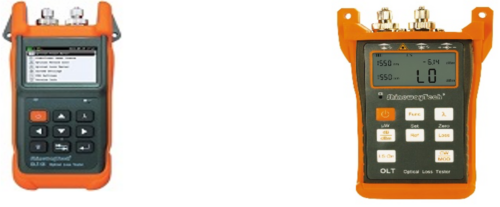

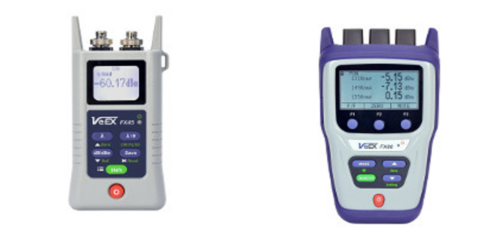

Den första mätningen är dämpningsmätning. Genom att koppla in en ljuskälla med känd och stabil effekt på den ena sidan av fibern, och en effektmätare på den andra sidan, kan man räkna ut hur mycket ljus som har gått förlorat på vägen.

Bara det faktum att man kan läsa av effekten visar också att fibern är korrekt kopplad, eftersom ljuset kommer ut i rätt fiberkontakt. Eftersom man dessutom kan beräkna den förväntade effektförlusten kan man kontrollera att den verkliga dämpningen håller sig inom budget.

Reflektionsmätning med OTDR

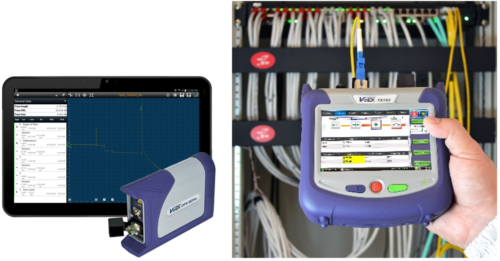

Den andra mätningen som utförs är reflektionsmätning med OTDR. Instrumentet kopplas in på den ena sidan av fibern och skickar ut korta ljuspulser i fibern.

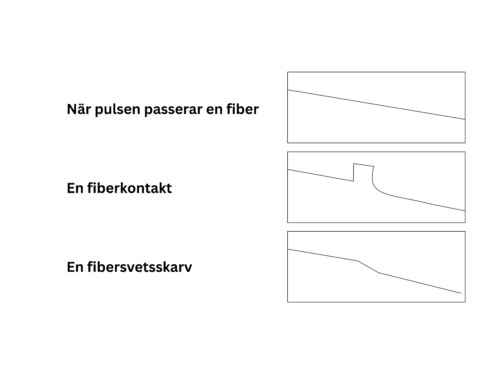

När dessa pulser färdas genom fibern kommer alla små förändringar längs vägen att reflektera små, men varierande, mängder ljus tillbaka mot instrumentet. OTDR-instrumentet mäter dessa reflexer, dels hur stora de är, dels hur lång tid det har tagit för ljuset att gå från OTDR-instrumentet ut i fibern till ”händelsen” och tillbaka.

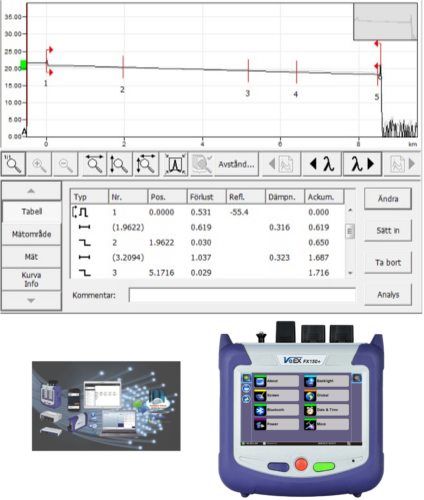

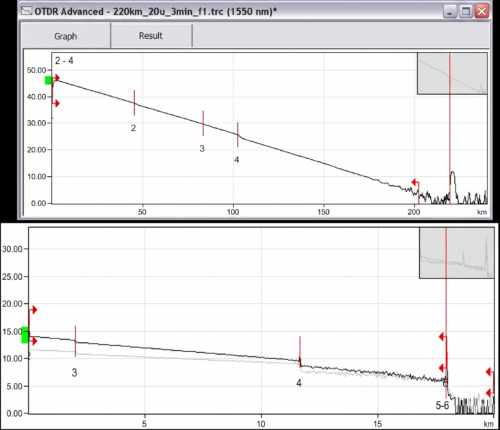

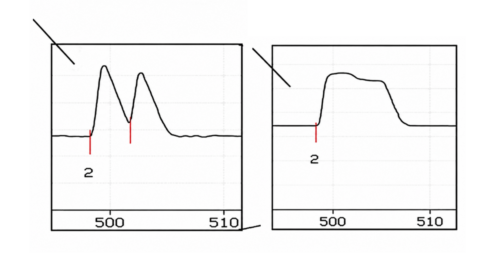

OTDR-instrumentet räknar sedan ut både signalnivån i varje del av fibern och avståndet till alla dessa ”händelser”. Med hjälp av den bild som presenteras på OTDR-skärmen kan man sedan få mätvärden för parametrar som fiberdämpning per kilometer, dämpning i varje fibersvetsskarv och reflexer i varje fiberkontakt.

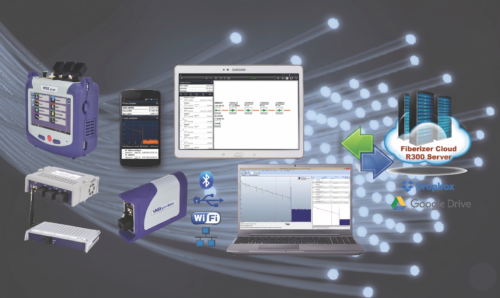

Dokumentation och garantiunderlag

Den kompletta fiberdokumentationen ska innehålla alla dessa mätningar, sammanställda som medelvärden i båda riktningarna, för att uppfylla kraven på ett komplett garantiunderlag för anläggningen.

Vi bör aldrig glömma att syftet med hela detta mätarbete är att ge en spårbar bild av fibernätets prestanda vid överlämnandet. På så sätt går det i efterhand att fastställa ansvarsfördelningen vid eventuella garantireparationer.
