OSA – optisk spektrumanalysator
Spektrumanalysator för ROADM
Att mäta OSNR i DWDM-system kan låta enkelt – men i moderna optiska nät blir det snabbt mer avancerat.
Signal/brusförhållandet är ett viktigt mått på signalkvaliteten. Om bruset blir för högt ökar risken för bitfel. Det finns dessutom ett tydligt samband mellan OSNR (Optical Signal to Noise Ratio) och BER (Bit Error Rate).

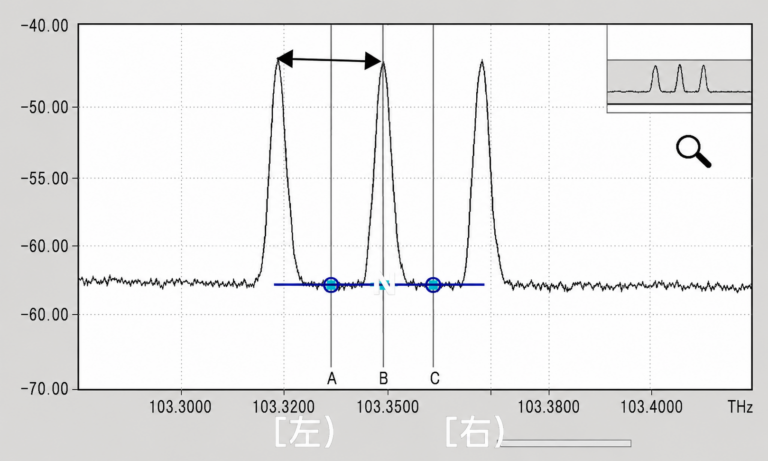

I traditionella DWDM-system är OSNR-mätning relativt enkel. Man mäter skillnaden mellan signalens toppar och brusgolvet, vanligtvis mitt emellan två våglängder.
Så långt är allt ganska enkelt.
Men i moderna optiska nät används allt oftare ROADM – Reconfigurable Optical Add-Drop Multiplexer. En ROADM fungerar som en optisk signalomkopplare som gör det möjligt att lägga till, ta bort eller styra om optiska signaler i ett DWDM-system utan att hela signalflödet behöver brytas.
För att detta ska fungera används skarpa optiska filter som delar upp den sammansatta signalen i separata våglängder.
Problemet är att den punkt där man tidigare mätte brusgolvet inte längre finns kvar på samma sätt. Filtret har helt enkelt tagit bort det område som tidigare användes för mätningen.
Så hur löser man detta?

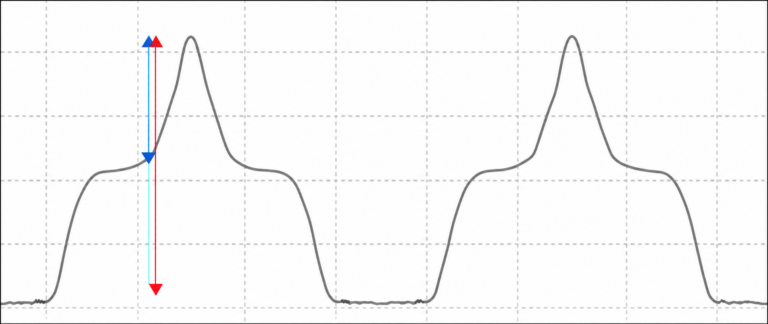

På bilden syns det tydligt att signalen är den smala toppen, medan brusnivån ligger som ”skuldror” runt signalen. Men som man brukar säga: att se är att tro – att mäta är att veta.
Om vi går tillbaka till grundprinciperna säger teorin att signalen är polariserad, medan bruset är opolariserat. Genom att filtrera bort olika polarisationer under mätningen kan man se att höjden på den smala signalen varierar, medan brusnivån runt signalen förblir stabil.
Detta är den etablerade metoden för OSNR-mätning i ROADM-miljö.
VEEX nya spektrumanalysator har inbyggd polarisationskontroll och utför denna mätning helt automatiskt. Det gör det möjligt att mäta OSNR i moderna DWDM- och ROADM-system på ett säkert, effektivt och tillförlitligt sätt.
